Tip bongkar Laptop Toshiba Satellite L355/L355D

Langkah 1.
Lepaskan baterai laptop.

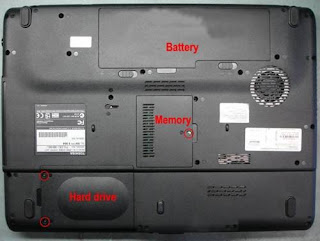

Lepaskan dua sekrup penutup cover harddisk kemudian lepaskan dari tempatnya.
Lepaskan satu sekrup penutup cover memori dan lepaskan dari tempatnya.
(klik gambar agar lebih jelas)

Lihat Gambar:

Langkah 2.
Tarik harddisk ke kiri lalu Lepaskan dari motherboard.
lepaskan juga kedua modul memori.

Lihat Gambar:

Langkah 3
lepas satu sekrup penahan DVD drive ( lingkaran merah ).
Dorong DVD drive dengan obeng min kecil atau dengan sebuah testpen
lepaskan DVD drive dari laptop.

Lihat Gambar:

Langkah 4.
lepaskan semua sekrup di bagian bawah laptop.

Lihat Gambar:

Langkah 5.
Lepaskan panel keyboard menggunakan obeng min berukuran kecil, lakukan dengan hati-hati panel tersebut gampang patah.

Lihat Gambar:

Langkah 6.
Lepaskan empat buah sekrup penahan keyboard.
Tekan kunci plastik ( panah merah ) dan melepaskan keyboard.

Lihat Gambar:

langkah 7.
Angkat keyboard dengan Hati-hati karena kabel konektor keyboard masih melekat pada motherboard.

Lihat Gambar:

Langkah 8.
buka konektor keyboard dengan menggeser kunci konektor berwarna coklat kearah atas dari rumah konektor sekitar 1-2 mm.
setelah kunci konektor terbuka, cabut kabel keyboard.

Lihat Gambar:

Langkah 9.
Cabut dan lepaskan kabel yang ditunjukan dengan panah merah.

Lihat Gambar:

Langkah 10.
Pisahkan casing penutup atas dari casing laptop bagian bawah.
Masukkan pick gitar diantara pembatas casing penutup atas dan casing bawah laptop.
lakukan dengan hati-hati saat memindahkannya pick gitar di sepanjang sisi pembatas casing.

Lihat Gambar:

Langkah 11.
setelah casing atas laptop terbuka sedikit, lanjutkan membukanya dengan jari-jari anda.

Lihat Gambar:

Langkah 12.
angkat dan lepaskan cover casing bagian atas.

Lihat Gambar:

langkah 13.
Anda dapat melihat laptop pada gambar dibawah ini tanpa cover penutup atas.

Lihat Gambar:

Langkah 14.

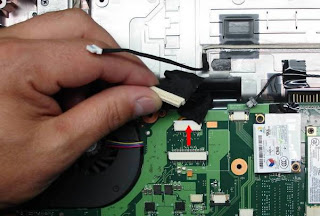

Lepaskan semua konektor kabel yang ditandai dengan panah merah.
lepaskan 2 kabel antena dari wirelee card.

Lihat Gambar:

Langkah 15.
Lepaskan juga konektor berikut ini

Lihat Gambar:

Langkah 16.
lepaskan 1 buah sekrup penahan motherboard dan satu buah sekrup penahan kipas pendingin.

Lihat Gambar:

Langkah 17.
lepaskan kabel DVD driver dari samping sebelah kanan motherboard.

Lihat Gambar:

Langkah 18.
Angkat dan lepaskan motherboard dari casing laptop bagian bawah.

Lihat Gambar:

Langkah 19.
Motherboard sudah terlepas dari casing laptop bagian bawah, anda bisa lepaskan heat sink kipas pendingin dan processor.

Sumber : Teknisi.com

»»  Baca Selengkapnya...

Servis Hardware laptop tanpa bongkar

Simak baik-baik bagaimana cara mengatasi permasalahan hardware tanpa harus melepaskan bagian bagian hardware laptop yang bermasalah berikut ini



1. Kerusakan pada port jaringan

Sebagian besar port jaringan laptop (port aka RJ-45) sudah tersolder langsung dengan motherboard. Tidak bisa dipungkiri terkadang port jaringan ini bisa juga mengalami kerusakan (catatan : penjelasan ini tentang kerusakan hardware bukan kerusakan software), untuk itu semua bagian motherboard harus di lepas untuk memperbaikinya.

Sebagai penggantinya agar tidak sampai melepas motherboard, kamu bisa menggunakan PCMCIA network card (aka LAN PC card). Tancapkan card tersebut pada slot PC yang ada pada laptop kamu.

2. Kerusakan pada port USB

Kebanyakan laptop mempunyai beberapa port USB dan bila salah satunya ada yang rusak, biasanya ini tidak jadi masalah karena masih ada dua atau tiga port USB lainnya. Tapi bagaimana bila semua port USB mengalami kerusakan. Bila ini terjadi maka bisa dikatakan bahwa USB controller yang ada pada motherboard mengalami kerusakan sehingga laptop tidak bisa mengenali port-port USB tersebut. Sekali lagi, penjelasan ini tentang kerusakan hardware bukan kerusakan software. Agar bisa mengatasi permasalahan ini kamu harus melepaskan motherboard dari chasing laptop.

Alternative lain agar tidak sampai melepas motherboard, kamu bisa menggunakan PCMCIA USB card. Tancapkan card ini pada slot PC dan dua atau empat port USB sudah siap kamu pergunakan. Tapi itu tergantung dari jenis PCMCIA card yang kamu pasang.



3. Kerusakan pada Internal wireless (Wi-Fi) card

Kebanyakan laptop terbaru sudah memiliki internal wireless card . beberapa bentuk wireless card bisa dengan mudah diakses dari bagian depan atau belakang laptop. Bentuk lainnya, wireless card sudah terpasang dalam chasing laptop. Apa yang akan kamu lakukan jika internal wireless card mengalami kerusakan ?. Ada dua solusi yang bisa kamu ambil yaitu ; Kamu bisa melepas internal wireless card atau dengan cara lain tanpa harus membongkar laptop yaitu dengan menggunakan PCMCIA wireless card.



4. Kerusakan pada internal flash memory card reader

Kebanyakan laptop terbaru sudah terpasang sebuah internal memory card reader yang ada dalam laptop itu sendiri. Untuk mengetahui apakah internal memory card reader tersebut rusak atau tidak, Kamu bisa mencobanya dengan menancapkan flash memory card yang kamu miliki pada motherboard dan jika terbukti mengalami kerusakan , kamu harus melepas semua bagian motherboard untuk menggantinya dengan yang baru.

Jika kamu tidak berkenan melepas motherboardnya kamu bisa menggunakan sebuah eksternal USB flash memory card reader. Yang harus kamu lakukan adalah menancapkan card reader pada USB port laptop dan Wi-Fi card tersebut sudah siap untuk digunakan.



5. Kerusakan pada internal CD/DVD drive

Kamu akan menemukan sebuah CD/DVD optical drive pada sebagian besar laptop. Jika optical drive rusak dan berhenti membaca CD dan DVD, tentu harus diganti dengan yang baru. internal optical drive laptop tidaklah murah.

Meskipun dengan memasang internal drive, kamu punya pilihan lain yaitu dengan memasang sebuah eksternal USB optical drive. Dengan mudah tancapkan drive tersebut pada port USB, biarkan laptop kamu mengenali dan menginstal drive tersebut dan setelah itu drive tersebut siap dipakai. Drive eksternal terrsebut juga bisa digunakan pada computer lainnya.



Sumber : Teknisi.com

»»  Baca Selengkapnya...

Memperbaiki Hardisk Rusak Ringan

Salah satu penyebab dari komputer sering hang, komputer restart sendiri dan terjadinya tampilan bluescreen adalah terdapatnya masalah / keruksakan pada hardisk komputer. Keruksakan pada hardisk ini diantaranya disebabkan karena sering dimatikannya komputer tanpa perintah shutdown dan karena gangguan pada alian listrik seperti matinya listrik secara tiba-tiba atau terjadinya lonjakan pada tegangan listrik seperti yang biasa terjadi ketika adanya petir diwaktu hujan. Selain itu faktor usia (lifetime) dari hardisk itu sendiri juga merupakan hal yang dapat mempengaruhi performa dari hardisk. Dalam kesempatan ini saya akan berbagi informasi mengenai Cara Memperbaiki Hardisk menggunakan Perintah Checkdisk/ CHKDSK.EXE.

Checkdisk merupakan tool bawaan Windows yang dapat kita gunakan untuk menguji dan memperbaiki kondisi hardisk. Menjalankan perintah Checkdisk secara rutin juga merupakan salah satu cara untuk merawat dan meningkatkan kinerja komputer.  Umumnya cukup dengan perintah Checkdisk / CHKDSK ini kita sudah dapat memperbaiki keruksakan pada hardisk seperti bad sector, lost clusters, cross-linked files, dan directory errors. Perintah Checkdisk dapat kita panggil/ jalankan dengan 2 cara yaitu lewat Command Promt dan lewat My Computer atau Windows Explorer.

1. Menjalankan perintah CHKDSK pada Command Prompt.

·         Pada tampilan Command Prompt ketik perintah: CHKDSK D:

·         Perintah tersebut akan menjalankan CHKDSK pada Drive D dalam mode read-only.

·         Ketikkan perintah: CHKDSK D:/F

·         Perintah tersebut digunakan untuk merepair error tanpa melakukan scanning bad sector.

·         Ketikkan perintah: CHKDSK D:/R

·         Perintah tersebut digunakan untuk merepair error, menemukan bad sector dan me-recover data.

2. Menjalankan perintah CHKDSK pada My Computer atau Window Explorer.

·         Buka Windows Explorer, atau My Computer.

·         Klik kanan pada hardisk yang akan di-cek, klik Properties.

·         Klik tab Tools, pada pilihan Error Checking klik Check Now..

·         Jendela Check Disk option akan tampil.

1.       Untuk menjalankan Chkdsk pada mode read-only mode, klik Start.

2.       Untuk merepair error tanpa sanning bad sector pilih Automatically fix file system errors check box, kemudian klik Start.

3.       Untuk merepair error, menemukan bad sector dan me-recover data pilih Scan for and attempt recovery of bad sectors, kemudian klik Start.

Apabila muncul pesan : Chkdsk cannot run because the volume is in use by another process.  Chkdsk may run if this volume is dismounted first. ALL OPENED HANDLES TO THIS VOLUME WOULD THEN BE INVALID. Would you like to force a dismount on this volume? (Y/N) ketik Y dan Enter.

Apabila muncul pesan:  Chkdsk cannot run because the volume is in use by another process. Would you like to schedule this volume to be checked the next time the system restarts? (Y/N) Ketik Y, dan ENTER lalu restart komputer untuk menjalankan Scandisk.

Untuk memperbaiki hardisk menggunakan utility Checkdisk/perintah CHKDSK ini ada beberapa metode yang bisa kita lakukan, yaitu:

·         Apabila komputer masih bisa booting dan login ke windows maka kedua cara untuk menjalankan CHKDSK.EXE tersebut diatas (melalui command prompt maupun Windows Explorer) dapat kita lakukan.

·         Apabila Hardisk tidak bisa dipake untuk booting, maka kita harus mengambil hardisk tersebut dan memasangnya  pada komputer yang lain, baru kemudian menjalankan perintah Checkdisk/CHKDSK.

·         Menggunakan CD Setup Windows dan jalankan perintah CHKDSK melalui Menu Recovery Console..

·         Menggunakan CD UBCD4WIN. Caranya klik Start - Program - Disk Tools - Diagnostic, klik Check Disk.

Demikianlah cara memperbaiki hardisk menggunakan utility bawaan Windows: Checkdisk/CHKDSK.EXE ini, dan dari pengalaman saya sendiri tool ini terbukti cukup efektif untuk menangani keruksakan pada hardisk. Pada kesempatan berikutnya saya akan mencoba mengulas tentang cara memperbaiki hardisk bad sektor. Semoga bisa membantu...



Sumber : Teknisi.com

»»  Baca Selengkapnya...

Cara Service Canon iP1980 Tulisan Tidak Rata / Garis Tidak Lurus

Indikasi awal :

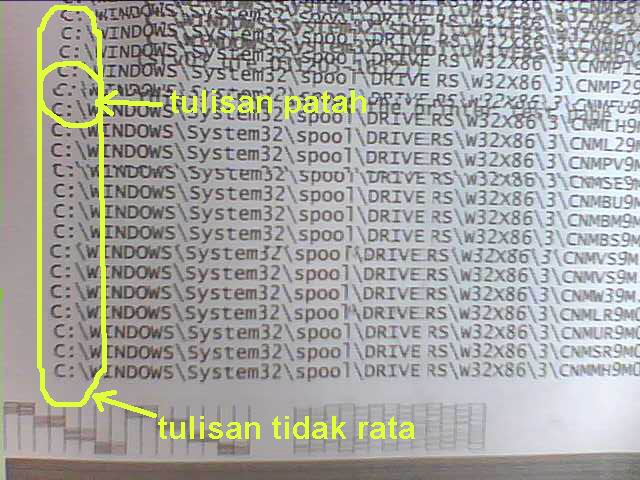

Hasil Print tidak bisa lurus atau rata kiri apalagi kalau untuk ngeprint garis akan sangat kelihatan tidak lurus. Berikut hasil printnya yg berhasil kang Eko abadikan :


Cara Service Canon iP1980 Tulisan Tidak Rata / Garis Tidak Lurus :

1. Bongkar canon iP1980 anda. Mohon maaf untuk panduan bongkar belum ada. Urutannya buka tutup samping kanan kiri dengan mendorong ke belakang, baru kemudian tutup bagian tengahnya.

2. Amati encodernya. Encoder adalah pita sensor yg terbuat dari plastik dengan motif / kode baris di permukaannya. Letaknya dibelakang Head Carriage / rumah catridge. Berikut gambarnya :




3. Kalau kasus kang Eko : encoder kena cipratan tinta, sehingga menutupi baris kode yg ada di encoder tersebut. untuk membersihkan tinta ini memang agak sulit, tapi kang Eko mencoba cara berikut yaitu dengan merendam encoder itu dengan air panas mendidih dan kemudian tinta coba dibersihkan dengan kuku tangan. tapi jangan sampai baris kodenya hilang. Kalau sampai hilang berarti anda harus mencari encoder yg masih bagus...

4. Jadi penyakitnya adalah encoder yg kena cipratan tinta. Dan akibatnya hasil print jadi kacau dan tidak lurus.... bahkan ada tulisan yg kelihatan patah seperti teriris..

5. Selesai....

Oya ... kasus ini tidak hanya khusus untuk iP1980 tapi bisa juga terjadi di canon type lainnya... yg memiliki encoder sebagai penuntun Head Carriage untuk bergerak..
Selamat mencoba.......

Sumber: Kang Eko

»»  Baca Selengkapnya...

Cara Pasang Infus Canon iP2770

Cara Pasang Infus Canon iP2770 :

1. Siapkan alat infusnya berikut selang dan seperangkatnya.

2. lubangi catrid hitam, sesuaikan dengan gambar. Lubang harus pas tidak boleh longgar.

3. Langkah ini yang membedakan antara IP2770 dengan infus canon yg model dibawahnya.
Catrid warna juga dilubangi, untuk warna biru dan kuning sama seperti infus canon dulu. Sedangkan untuk warna merah lubang agak sedikit di geser ke kiri sekitar 3mm. Kemudian tutup pengunci catrid warna agak dibuat rongga sedikit untuk tempat selang warna merah. Karena kalau nggak dibuat seperti itu maka Catrid tidak akan terdeteksi karena kuncian catrid tidak sempurna.

Lebih jelasnya lihat gambar.




4. Kemudian pasang kedua catridnya dan khusus catrid warna depannya diganjal dengan tissu / kertas agar catrid menempel sempurna di rumah catrid. Kalau catrid tidak terpasang sempurna di rumah catrid (karena longgar) maka printer akan blink 5x orange 1x hijau. Jika terjadi blinking ini benahi lagi letak catridnya.



5. Atur selang tinta sesuaikan dengan gambar. Lihat bagian yang di lakban.





6. Selesai tinggal nyoba.......

Jangan lupa, Iklan dibagian kanan blog adalah donasi untuk blog ini......

Selamat mencoba
Sumber: Eko Hasan

»»  Baca Selengkapnya...

Cara Service Printer Canon IP1200, IP1300, IP1600, IP1700, IP1880, IP1980, MP145, MP150, MP160 kalau print kertas masuk semua / miring

Pada Printer Canon IP1200, IP1300, IP1600, IP1700, IP1880, IP1980, MP145, MP150, MP160, sering sekali mengalami rusak tidak bisa narik kertas atau kertas masuk tapi miring atau kertas langsung masuk banyak pada waktu ngeprint. mau tahu cara servisnya....?

Jika anda mengalami hal ini yaitu Printer Canon IP1200, IP1300, IP1600, IP1700, IP1880, IP1980, MP145, MP150, MP160 mengalami rusak tidak bisa narik kertas atau kertas masuk tapi miring atau kertas langsung masuk banyak pada waktu ngeprint, anda tidak usah khawatir, karena printer anda bisa diservis dengan mudah. Tapi harus mau membongkar memasang printer.

Printer yang rusak dengan ciri di atas mengalami patah as pada roll karet penarik kertas. Karena AS penarik kertas patah, maka printer menarik kertasnya menjadi tidak sempurna atau miring atau kertas masuk semua atau bahkan tidak mau menarik kertas. AS tersebut terbuat dari plastik dan rawan patah. Bagian ini bisa anda temukan sebagaimana gambar di bawah ini :



Untuk membongkar Printer tersebut, lepaskan casing / body plastic.
Perhatikan baut/skrup yang mengunci casing, kemungkinan ada yang tetutup body lain (tersembunyi) terutama yg berseri MP.
Perhatikan juga klemnya yang tebuat dari plastic, jika ada congkel perlahan-lahan dengan Obeng. Hati-hati jangan sampai patah.
Sesudah casing/body plastic dilepas akan terlihat karet penarik kertas beserta plastiknya.








AS yang patah ini bisa anda ganti dengan sekrup yang sesuai dengan AS tersebut, kemudian kepala sekrupnya dipotong dengan tang potong. Atau anda mungkin punya kreasi lain terserah anda, yang penting bisa menggantikan fungsi sebagai AS seperti pada aslinya, tapi sarannya tetap gunakan yang dari besi agar lebih kuat.

Selamat mencoba .
Sumber Eko Hasan

»»  Baca Selengkapnya...

Cara Reset Canon MX308

Cara Reset Canon MX308 :

Siapkan 2 lembar kertas kosong di paper tray printer untuk proses reset catridge MX308 ini.

1. Posisi printer mati dan kabel power terhubung ke listrik.
2. Tekan dan tahan tombol reset, kemudian tekan tombol power, sedangkan tombol resetnya tetap di tahan
3. Tekan tombol reset 2x
4. Lepas semua tombol
5. Tunggu sampai Canon MX308 berhenti dan diam (Standby)
6. Tekan tombol reset 1x, kemudian tombol Power 1x
7. Dan Canon MX308 akan mencetak 1 halaman
8. Kemudian tekan tombol reset 2x
9. Dan Canon MX308 akan mencetak 1 halaman lagi
10. Tekan tombol reset 3x
11. Tekan tombol reset 4x lagi
12. Matikan printer canon MX 308 dengan menekan tombol powernya.

Demikian Cara Reset Canon MX308 dengan menggunakan kombinasi tombol.
Selamat Mencoba.....................

»»  Baca Selengkapnya...
